摆线针轮减速机

BWD卧式摆线针轮减速机

2019-4-2 15:09:32
BWD卧式摆线针轮减速机

BWD卧式摆线针轮减速机

BWD卧式摆线针轮减速机

BWD卧式摆线针轮减速机

详细介绍

BWD减速机,又名:BWD摆线减速机、BWD摆线针轮减速机BWD卧式摆线针轮减速机

BWD系列卧式摆线针轮减速机共用以下几种型号供用户选型使用:

bwd0摆线针轮减速机、bwd1减速机、bwd2减速机、bwd3减速机、bwd4减速机、bwd5减速机、bwd6减速机、bwd7减速机、bwd8减速机;

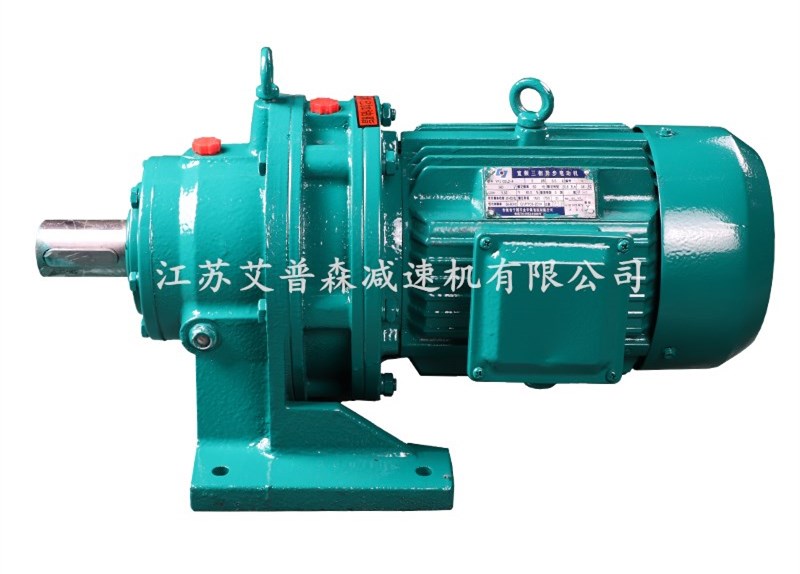

                                    附:BWD卧式摆线针轮减速机实物图一




BWD系列卧式摆线针轮减速机传动比:有:9,11,17,21,23,25,29,35,43,47,59,71,87。


BWD系列卧式摆线针轮减速机原理及产品特点:
1、结构原理:行星摆线传动,采用摆线轮与针齿内啮合, 形成少齿差内啮合减速机构,把输入转速同轴 反向传出并进行减速。
2、特点:采用行星传动原理体积小,无轴向力,速比变化范围大
3、安装型式:底座式、法兰式;输出方式:实心轴输出;输入方式:电机输入,轴输入
4、输入方式:直联电机、实心轴、法兰式输入。
5、平均效率:一级90%、二级88%。
6.  减速比:一级9~87、二级99~5133。

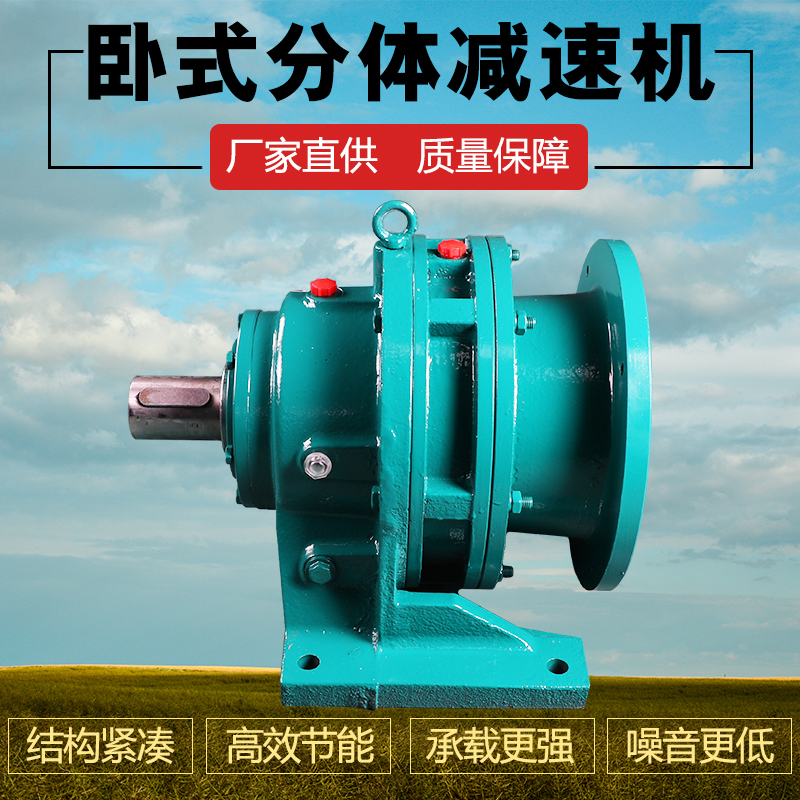

                                                           附:BWD卧式摆线针轮减速机实物图二




BWD系列卧式摆线针轮减速机技术参数:
功 率:0.37kw~55kw
转 矩:150n·m~20000n·m
传动比:单级:9-87 双级:121-7569 三级:2057-658503

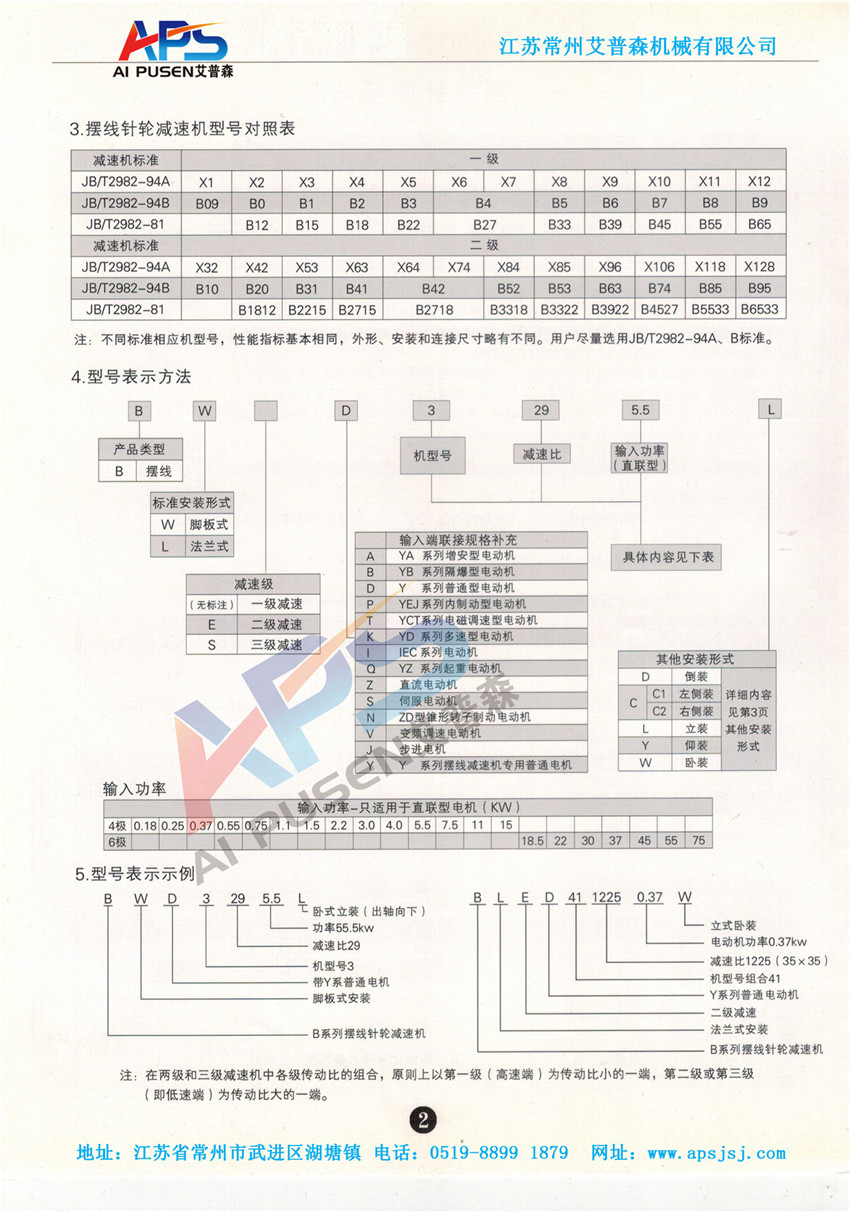

                                                              附:BWD卧式摆线针轮减速机 选型参数表

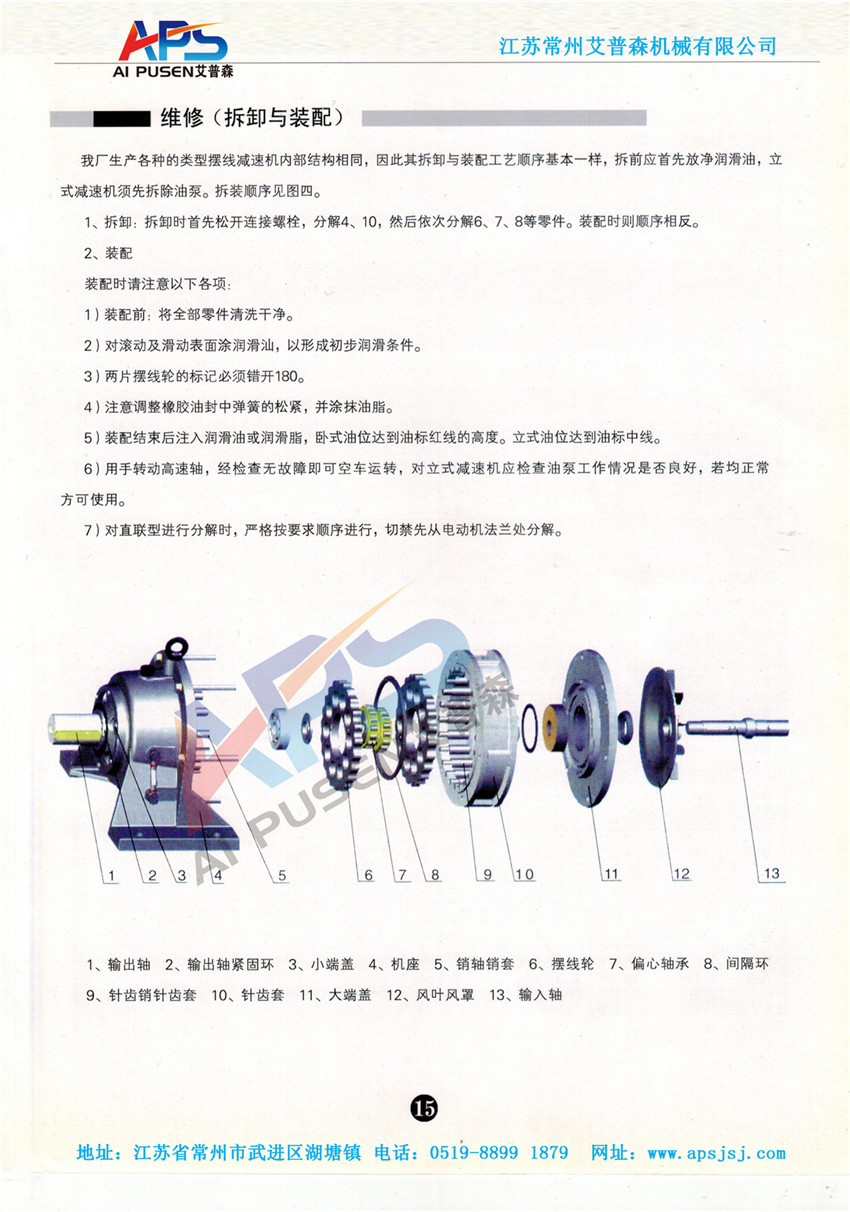

                                                             附:BWD卧式摆线针轮减速机装配与拆解全过程图
