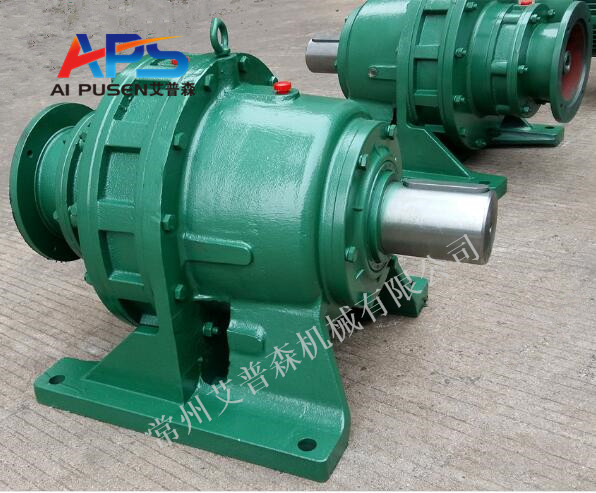

BWD7-23-30kw卧式摆线针轮减速机

更新：2020-3-2 22:15:03 点击：

品牌：江苏常州艾普森减速机
型号： BWD5-23-15

产品介绍

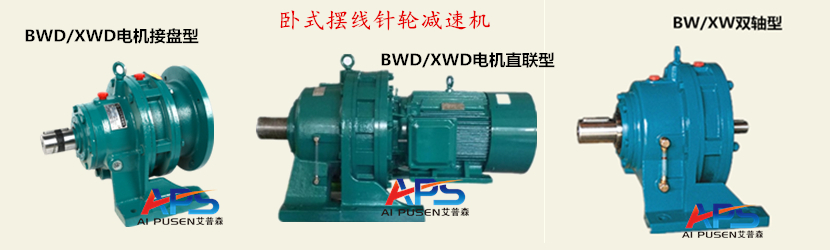

摆线针轮减速器结构型式：BW卧式双轴型；BL立式双轴型

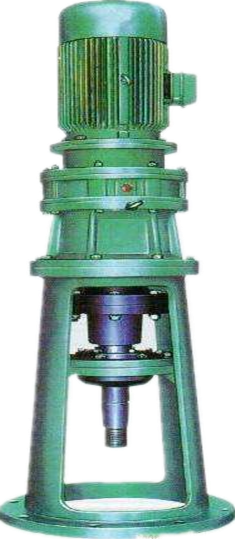

BWY卧式带电机型，BLY立式带电机型

3.摆线针轮减速器型号表示方法示例：
B—摆线针轮减速器 W—卧式结构

E—二级 L—立式结构

一摆线针轮减速机型号对照表

减速机标准

一级

JB/T2982-94A

X10

X11

X12

JB/T2982-94B

B09

JB/T2982-81

B12

B15

B18

B22

B27

B33

B39

B45

B55

B65

减速机标准

二级

JB/T2982-94A

X32

X42

X53

X63

X64

X74

X84

X85

X96

X106

X118

X128

JB/T2982-94B

B10

B20

B31

B41

B42

B52

B53

B63

B74

B85

B95

JB/T2982-81

B1821

B2215

B2715

B2718

B3318

B3322

B3922

B4527

B5533

B6533

注：不同标准相应机型号，性能指标基本相同，外形、安装和连接尺寸略有不同。用户尽量选用JB/T2982-94A、B标准。

表二：机座型号

一级	二级	三级
09	10（1号和0号串联）	2009（2号和0号和09号串联）
0	20（2号和0号串联）	310（3号和1号和0号串联）
1	31（3号和1号串联）	420（4号和2号和0号串联）
2	41（4号和1号串联）	531（5号和3号和1号串联）
3	42（4号和2号串联）	631（6号和3号和1号串联）
4	52（5号和2号串联）	742（7号和4号和2号串联）
5	53（5号和3号串联）	852（8号和5号和2号串联）
6	63（6号和3号串联）	953（9号和5号和3号串联）
7	74（7号和4号串联）
8	84（8号和4号串联）
9	85（8号和5号串联）
	95（9号和5号串联）

注：按结构型式分为：卧式、立式；按驱动器联接方式分为：双轴型、电机接盘型、电机直联型

表三：传动比

一级	二级		三级
7	99（9×11)	1505(35×43)	三级机型均可按照一级传动比的比数任意组合3个速比相乘即可
9	121(11×11)	1849(43×43)
11	187(11×17)	2065(35×59)
17	289(17×17)	2537(43×59)
23	391(17×23)	3481(59×59)
29	493(17×29)	4189(59×59)
35	595(17×35)	5133(59×87)
43	731(17×43)	7569(87×87)
59	841(29×29)
71	1003(17×59)
87	1225(35×35)

注：凡一级机型具有的传动比，二级、三级机型均可按照一级传动比的比数任意组合即可，

如需其他传动比可与本公司技术部联系技术垂询：18961182785

表四：输入功率

输入功率一只适用于直联型电机（KW）
4级	0.18	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3.0	4.0	5.5	7.5	11	15
6级														18.5	22	30	45

表五：减速机工作情况系数K

原动机种类工作条件工况系列载荷性质		I 稳定	II 中等冲击	III 大的冲击
	断续工作3小时/日	0.8	1.0	1.35
电动机	8~10小时/日	1.0	1.2	1.5
	24小时/日	1.2	1.35	1.6

说明 1、最大瞬时载荷或起动载荷不超过额定载荷的1600/,

2、原动机为多缸发动机时，数据表中的工作条件与载荷性质可选取K=1.0～1.7

3、原动机为单缸发动机时，数据表中昀工作条件与载荷性质可选取K二1 2～1 8

表六：减速机用途和载荷性质分类参表

用途		载荷分类	用途			载荷分类
搅拌器	纯液体	I	*塑料挤出机		薄膜	I
	液体各和固体	II			棒材
	液体（密度可变）				管材
鼓风楼	离心式	I			吹塑机	II
	叶片式		卷扬机（绞车）		重型的	III
	叶输式	II			中型的	II
压力机压缩机	离心式	I	辊道			III
	叶输式	II	破碎机（矿石）
	往复式（多缸）		锤式粉碎机
	往复式（单缸）	III	混凝土搅拌机			II
运输机（载荷稳定）运输机（重载荷非均匀送料）	板式	I	石油工业	石蜡压缩机
	皮带式			结晶品冷冻器
	门式		橡胶与塑料工业	*破胶机		III
	链式			*混炼机
	螺旋式			*精炼机		II
	板式	II		橡胶压延机
	皮带式			织布机		II
	门式		纺机工业	梳棉（毛麻）机
	链式			扎布机
	往复式			洗涤机
	螺旋式			纺纱机
	震动式	III

说明：OI稳定载荷 II中等载荷 III大的冲击载荷 @+按每日24小时工作选取

我公司是众多国家二级企业重点配套单位。艾普森人将一如既往地为新老客户提供更加便捷和优质的服务。

如您在使用过程中遇到任何问题或困难，敬请随时电话咨询：

常州艾普森减速机有限公司技术人员何工 138136 76517
